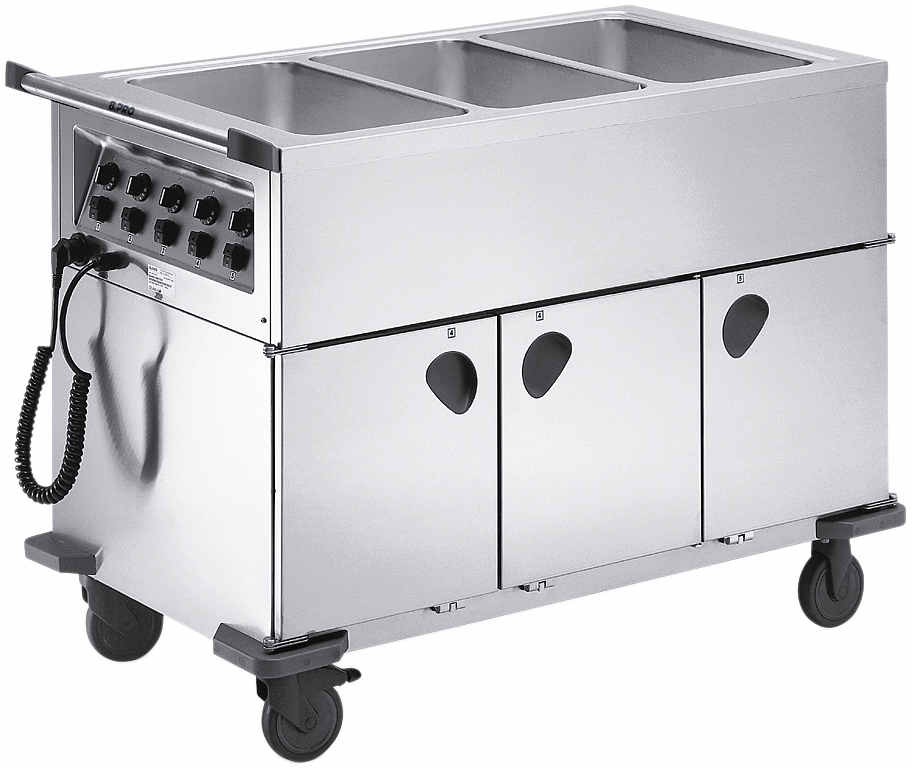

SAG 3
SAG 3
Référence 572151
Détails du produit
Chariots de distribution de repas
En acier inoxydable
3 cuves simples pour 3x GN 1/1-200 ou leurs subdivisions
Compartiments d'armoire: 3 compartiments, chauffés,
avec chacun 6 paires de glissières pour GN 1/1,
Espacement: 57,5 mm
Cuves et compartiments d'armoire réglables et chauffés séparément
modèle de base 362593

Pièces de rechange

Illustration Numéro de commande Désignation Nombre dans l’appareil
Sceau 9x5,5 noir 385096
Sceau 9x5,5 noir
(valable à partir de 02/05/2020)
 1 Mètre

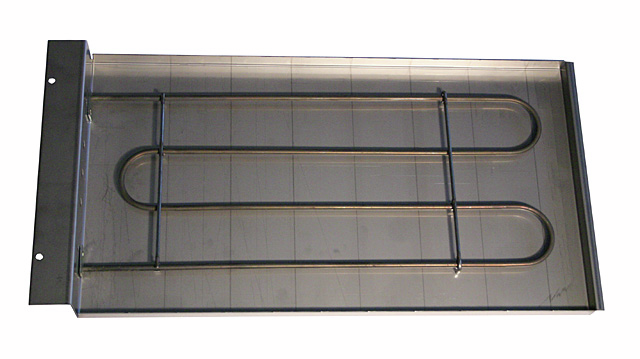

RESISTANCE 250W AV. SUPPORT (ETUVE) 276953
RESISTANCE 250W AV. SUPPORT (ETUVE)
(valable à partir de 10/08/2002)
 3 Pièce

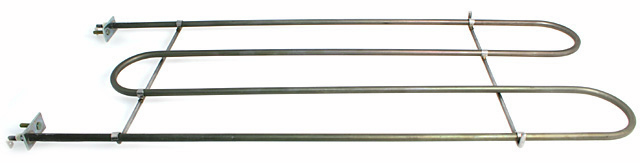

RADIAT.TUBUL.PR SAG-UB 2021843 250W 230V 105029
RADIAT.TUBUL.PR SAG-UB 2021843 250W 230V
(valable à partir de 10/08/2002)
 1 Pièce

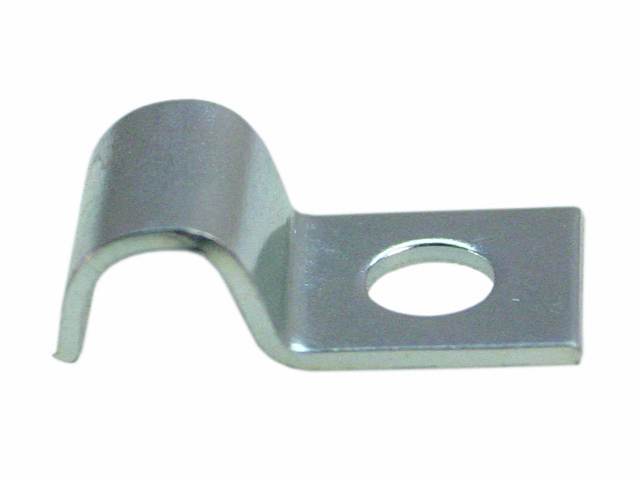

COLLIER DE FIXATION 146902
COLLIER DE FIXATION
(valable à partir de 10/08/2002)
 3 Pièce
PLAQUE ISOLATION SAG 540X420X20 part fr 146506
PLAQUE ISOLATION SAG 540X420X20 part fr
(valable à partir de 10/08/2002)
 2 Pièce
PLAQUE ISOLATION SAG 420X600X20 part lat 146505
PLAQUE ISOLATION SAG 420X600X20 part lat
(valable à partir de 10/08/2002)
 2 Pièce
PLAQUE ISOLATION CUVE/ARMOIRE SAG 146503
PLAQUE ISOLATION CUVE/ARMOIRE SAG
(valable à partir de 10/08/2002)
 1 Pièce
LAINE DE VERRE 1,080 X 360 X 20 146504
LAINE DE VERRE 1,080 X 360 X 20
(valable à partir de 10/08/2002)
 1 Pièce

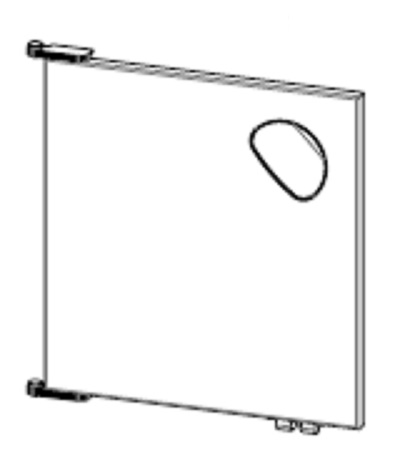

PORTE GAUCHE 362582
PORTE GAUCHE
(valable à partir de 10/08/2002)
 1 Pièce
Vis à tête cylindrique ISO 7380 M5x8 A2 70914
Vis à tête cylindrique ISO 7380 M5x8 A2
(valable à partir de 01/31/2018)
 1 Pièce
RONDELLE A 8,4 DIN 125 LAITON 83031
RONDELLE A 8,4 DIN 125 LAITON
(valable à partir de 01/31/2018)
 1 Pièce

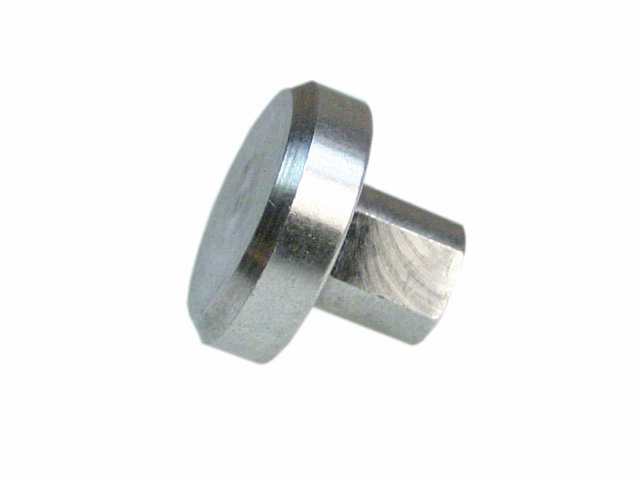

ECROU A TETE RONDE M5 146516
ECROU A TETE RONDE M5
(valable à partir de 01/31/2018)
 1 Pièce

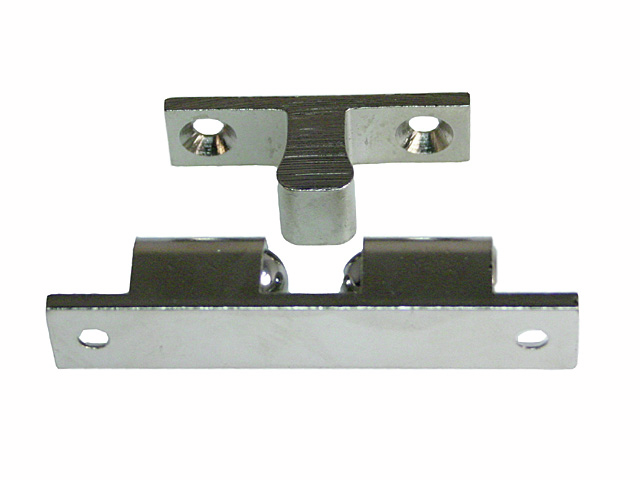

BILLE LOQUETEAU-IDEAL GR.III LAIT70X13R 144345
BILLE LOQUETEAU-IDEAL GR.III LAIT70X13R
(valable à partir de 10/08/2002)
 1 Pièce

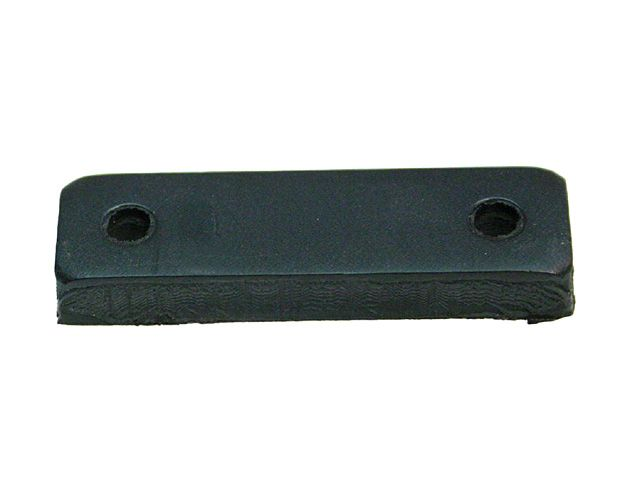

Pièce d'écartement 5 mm 386059
Pièce d'écartement 5 mm
(valable à partir de 10/08/2002)
 1 Pièce

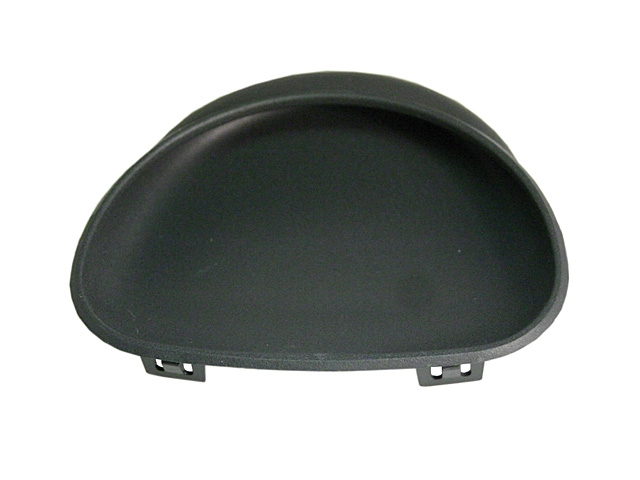

POIGNEE EN FORME COQUILLE GRIS RAL7043 376806
POIGNEE EN FORME COQUILLE GRIS RAL7043
(valable à partir de 10/08/2002)
 1 Pièce

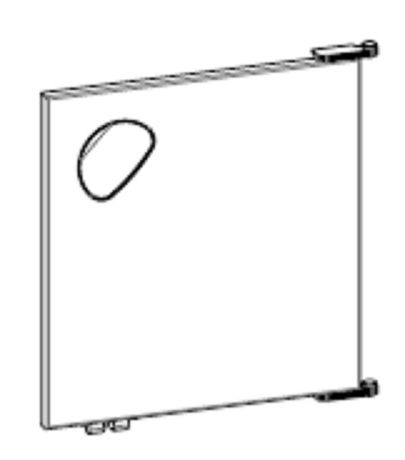

PORTE DROITE 362583
PORTE DROITE
(valable à partir de 10/08/2002)
 1 Pièce

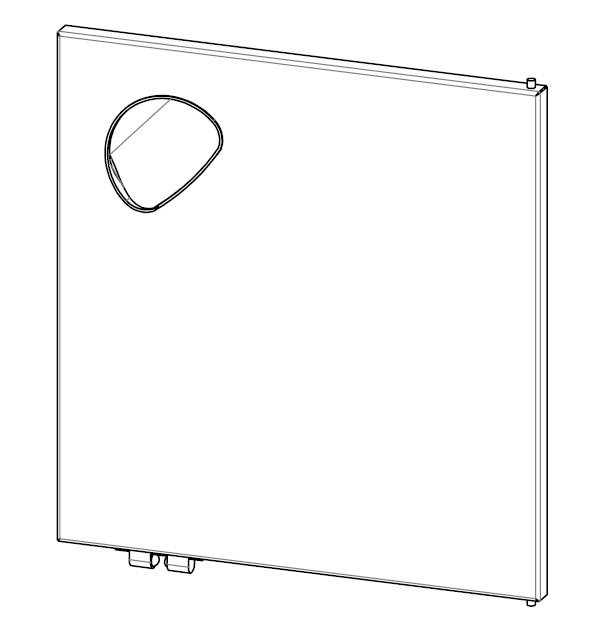

PORTE MILIEU 362599
PORTE MILIEU
(valable à partir de 10/08/2002)
 1 Pièce

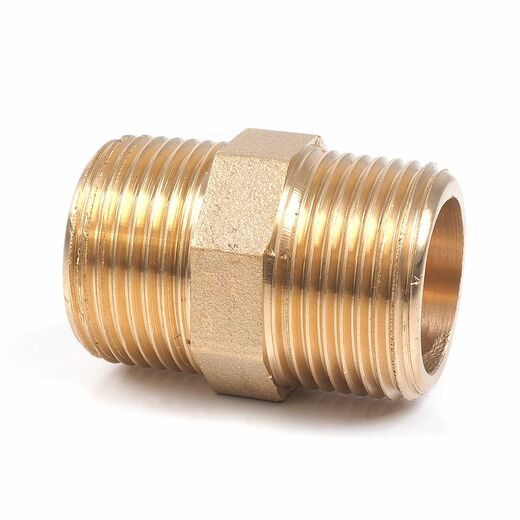

Mamelon double 1/2" 146845
Mamelon double 1/2"
(valable à partir de 09/29/2022)
 3 Pièce

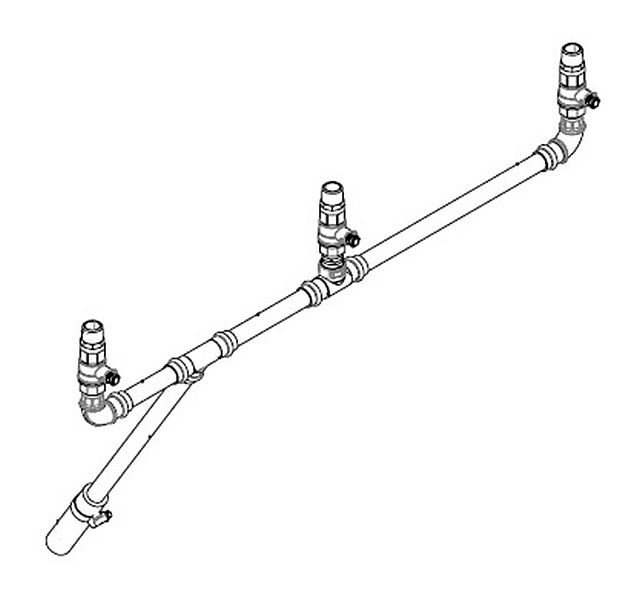

Procédure d'installation SAG 3 384634
Procédure d'installation SAG 3
(valable à partir de 10/08/2002)
 1 Pièce

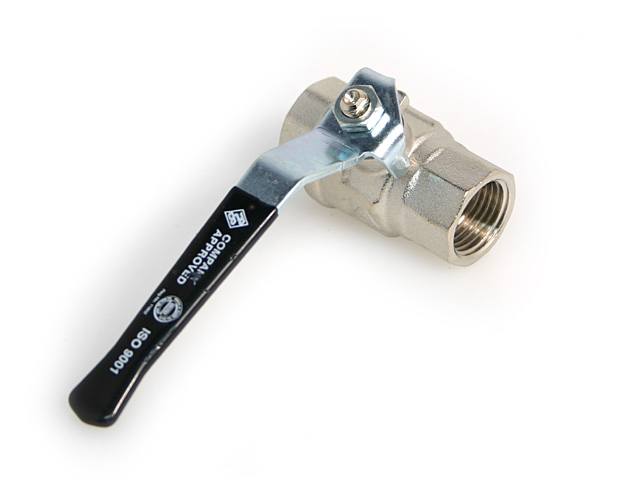

ROB.BOULE MANCH. R1/2"I Texte de la note 139861
ROB.BOULE MANCH. R1/2"I Texte de la note
(valable à partir de 10/08/2002)
 3 Pièce

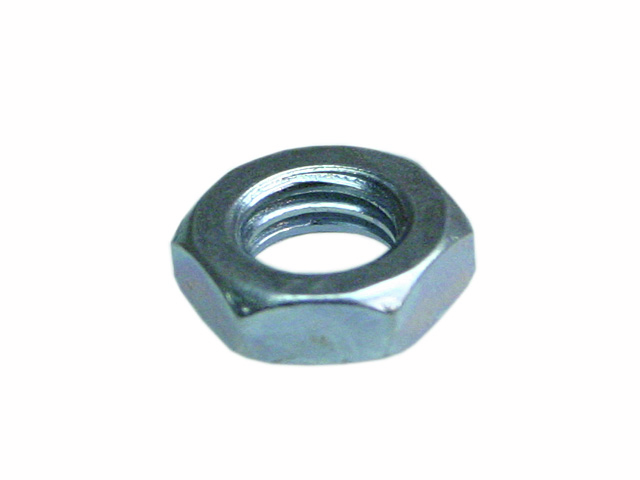

ECROU POUR MANETTE ROBINET SGE 139861 128204
ECROU POUR MANETTE ROBINET SGE 139861
(valable à partir de 10/08/2002)
 3 Pièce

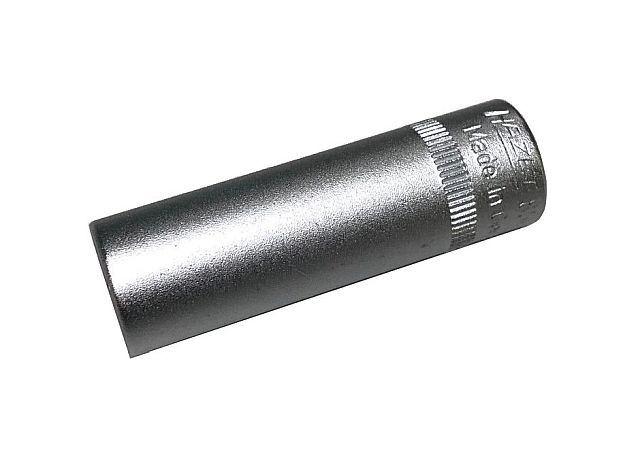

Clé à douille SW 11 134047
Clé à douille SW 11
(valable à partir de 02/26/2020)
 1 Pièce

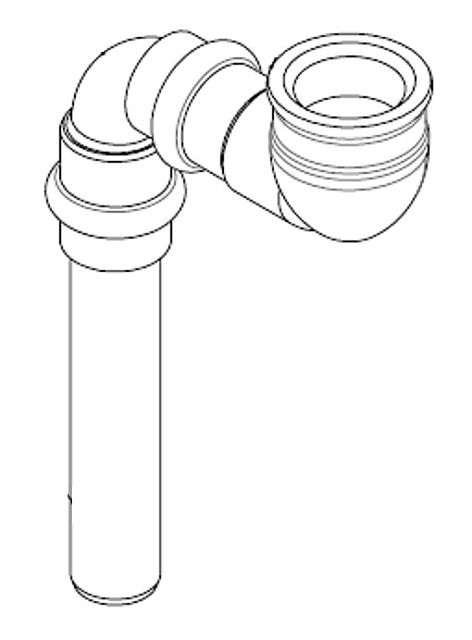

DRAIN BEND SAG 384633
DRAIN BEND SAG
(valable à partir de 02/04/2020)
 3 Pièce

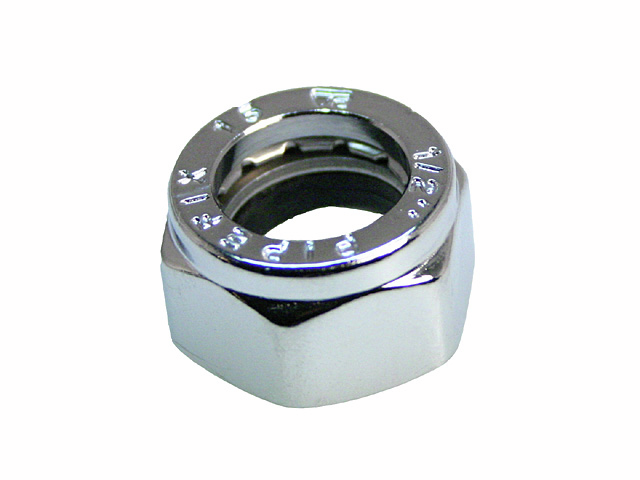

RACC. VISSE PIPEFIX 1/2"-15 19.183.001R 145411
RACC. VISSE PIPEFIX 1/2"-15 19.183.001R
(valable à partir de 10/08/2002)
 3 Pièce

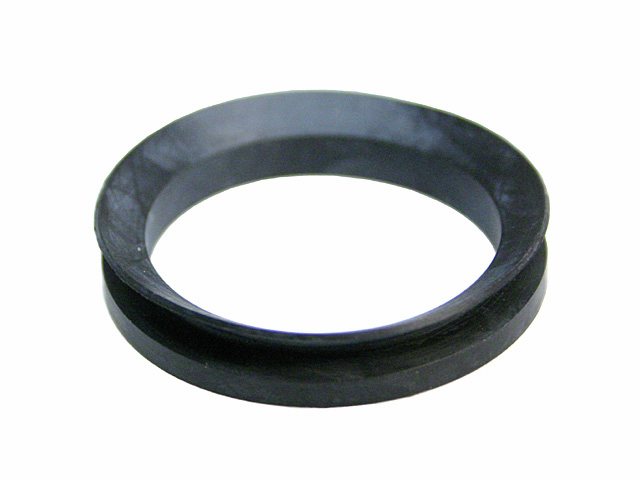

BAGUE RACCORD. TYP.35A MAT.NBR-N 3909-60 146447
BAGUE RACCORD. TYP.35A MAT.NBR-N 3909-60
(valable à partir de 10/08/2002)
 3 Pièce

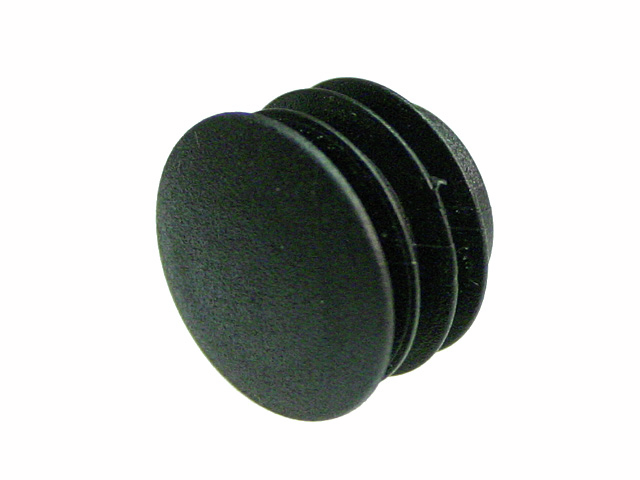

BOUCHON FERMETURE SFL18 NOIR 146781
BOUCHON FERMETURE SFL18 NOIR
(valable à partir de 10/08/2002)
 3 Pièce

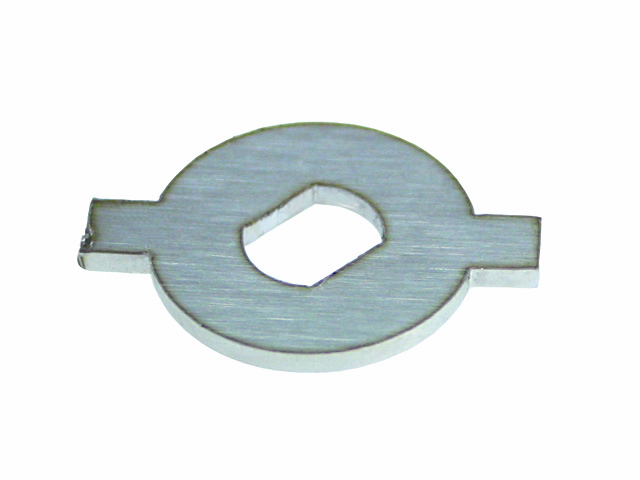

DISQUE DE TORSION PR ROBINET A MANETTE 297909
DISQUE DE TORSION PR ROBINET A MANETTE
(valable à partir de 10/08/2002)
 3 Pièce

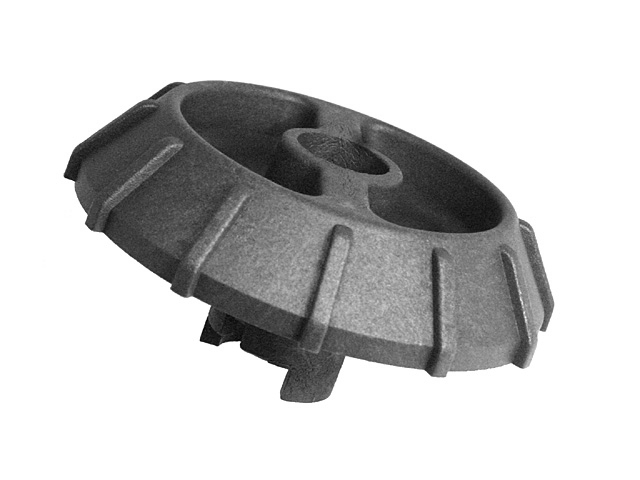

MANETTE GRISE RAL7043 376894
MANETTE GRISE RAL7043
(valable à partir de 03/17/2014)
 3 Pièce
ISOLATION 265X590X20 146507
ISOLATION 265X590X20
(valable à partir de 10/08/2002)
 1 Pièce
THERMOSTAT CUVE 55.18025.020 27-106°C 106380
THERMOSTAT CUVE 55.18025.020 27-106°C
(valable à partir de 10/08/2002)
 3 Pièce

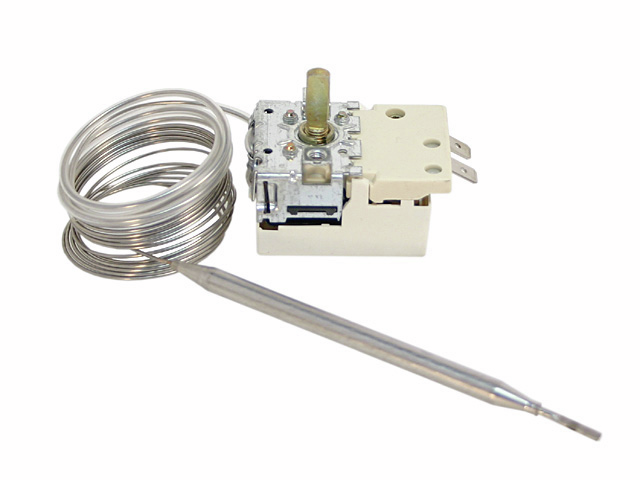

REGUL.TUBE CAPILL. 55.18019.130 35-85°C 105899
REGUL.TUBE CAPILL. 55.18019.130 35-85°C
(valable à partir de 10/08/2002)
 2 Pièce
RESISTANCE COMPLET AVEC BAC 700W 367982
RESISTANCE COMPLET AVEC BAC 700W
(valable à partir de 10/08/2002)
 3 Pièce
RADIAT. TUBUL. 20.30194.000 700W 230V 105020
RADIAT. TUBUL. 20.30194.000 700W 230V
(valable à partir de 10/08/2002)
 3 Pièce
PORTE-SONDE PR GN 294096
PORTE-SONDE PR GN
(valable à partir de 10/08/2002)
 3 Pièce

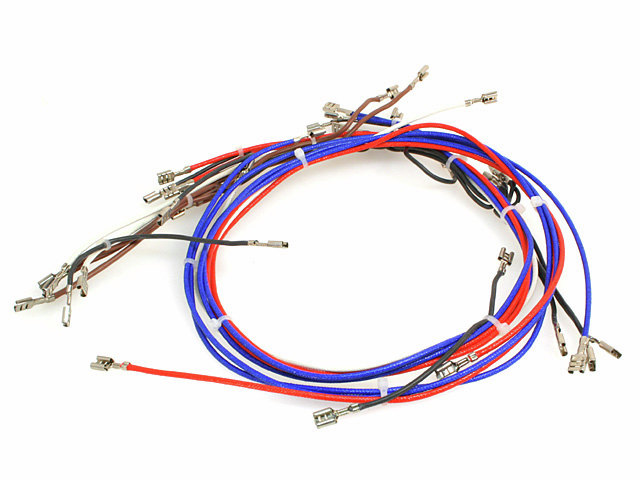

FAISCEAU DE CABLES SAG 3 (cuve) 106340
FAISCEAU DE CABLES SAG 3 (cuve)
(valable à partir de 10/08/2002)
 1 Pièce

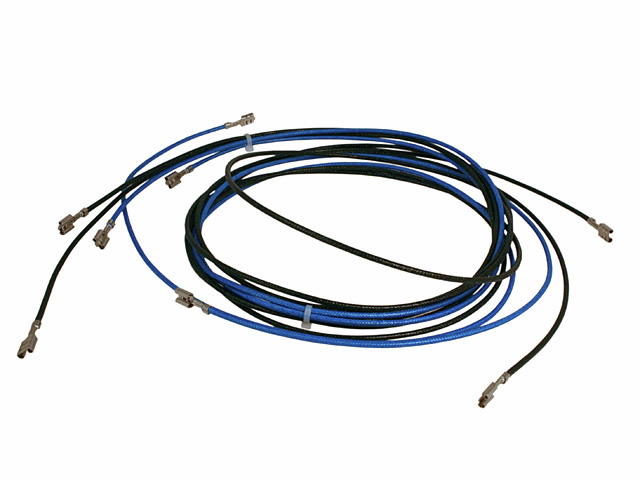

FAISC.DE CABLES SAG 3 (COMPART. CHAUFF.) 105896
FAISC.DE CABLES SAG 3 (COMPART. CHAUFF.)
(valable à partir de 10/08/2002)
 1 Pièce
INTERRUPTEUR 16 A SERIE-B4MASK 106868
INTERRUPTEUR 16 A SERIE-B4MASK
(valable à partir de 03/07/2008)
 5 Pièce
Manette diam. 42 avec marquage 292846
Manette diam. 42 avec marquage
(valable à partir de 10/08/2002)
 5 Pièce
Câble spiralé Europe 3x1,5 qmmst WG 107649
Câble spiralé Europe 3x1,5 qmmst WG
(valable à partir de 03/03/2021)
 1 Pièce
Presse-étoupe M20 noir 106304
Presse-étoupe M20 noir
(valable à partir de 10/08/2002)
 1 Pièce
Ecrou hex. M20 (matière plastique) 106311
Ecrou hex. M20 (matière plastique)
(valable à partir de 10/08/2002)
 1 Pièce
JOINT 267063
JOINT
(valable à partir de 10/08/2002)
 5 Pièce

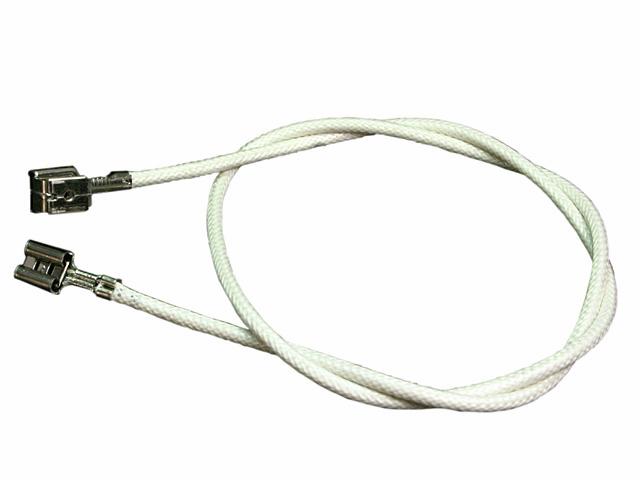

TRESSE FIBR. VERRE NO. 86.046.4.1 105897
TRESSE FIBR. VERRE NO. 86.046.4.1
(valable à partir de 10/08/2002)
 2 Pièce
Support de fiche universel 369654
Support de fiche universel
(valable à partir de 05/01/2008)
 1 Pièce
CONTOUR PRISE NOIR 117766
CONTOUR PRISE NOIR
(valable à partir de 10/02/2008)
 1 Pièce
BORNIER WIELAND KL 24/3 SL 105429
BORNIER WIELAND KL 24/3 SL
(valable à partir de 05/10/2022)
 1 Pièce
COLLE POUR VIS K24250 150088
COLLE POUR VIS K24250
(valable à partir de 10/08/2002)
 0,025 Pièce
Roulette 125 bloqueurD,DIN-PL, PA (gris) 386501
Roulette 125 bloqueurD,DIN-PL, PA (gris)
(valable à partir de 08/24/2022)
 2 Pièce
ROUE D'APPUI 125 PLAQUE DIN, PA (gris) 382548
ROUE D'APPUI 125 PLAQUE DIN, PA (gris)
(valable à partir de 03/01/2018)
 2 Pièce
BUTOIR FERME GRIS RAL 7043 376812
BUTOIR FERME GRIS RAL 7043
(valable à partir de 03/18/2014)
 4 Pièce
BOUCHON POUR COIN ANTICHOC GRIS RAL7043 376371
BOUCHON POUR COIN ANTICHOC GRIS RAL7043
(valable à partir de 03/18/2014)
 16 Pièce
ECROU A EXPANS. 72.30.459 VIS A TOLE 4,2 146680
ECROU A EXPANS. 72.30.459 VIS A TOLE 4,2
(valable à partir de 10/08/2002)
 12 Pièce
TUBE INOX POUR POIGNEE SAW INM 612 MM 363258
TUBE INOX POUR POIGNEE SAW INM 612 MM
(valable à partir de 10/08/2002)
 1 Pièce
POIGNEE DROITE GRIS RAL7043 376808
POIGNEE DROITE GRIS RAL7043
(valable à partir de 03/17/2014)
 1 Pièce
POIGNEE GAUCHE GRIS RAL7043 376809
POIGNEE GAUCHE GRIS RAL7043
(valable à partir de 03/17/2014)
 1 Pièce
CACHE POIGNEE DROIT GRIS RAL7043 376810
CACHE POIGNEE DROIT GRIS RAL7043
(valable à partir de 03/17/2014)
 1 Pièce
CACHE POIGNEE GAUCHE GRIS RAL7043 376811
CACHE POIGNEE GAUCHE GRIS RAL7043
(valable à partir de 03/17/2014)
 1 Pièce

Caractéristiques

Espacement des glissières 57.5 Millimètre
Dimensions extérieures Hauteur 933 Millimètre
Installation électrique Oui
Nombre de glissières 6 Paire
Glissières Oui
Dimensions extérieures 714 Millimètre
Hauteur de travail 900 Millimètre
Dimensions extérieures Largeur 1276 Millimètre
Capacité Chariots de 3 x GN 1/1-200 ou leurs subdivisions
Poids 85.5 Kilogramme
Matériau Acier inoxydable 18/10
Groupe de produits Distribution et transport des
Rollenausführung Jeu de roues diamètre 125 mm, deux roues fixes et deux roues pivotantes avec frein, en version PA selon DIN 18867 partie 8
Protection contre les chocs Coins de protection chocs
Disposition des roues A:4 roues aux coins extérieurs du chariot
Emballage Emballage standard
