Ersatzteildokumentation
SAG L-2
Best.-Nr. 380423
Produktdetails
Speisenausgabewagen aus rostfreiem Edelstahl2 Einzelbecken für 2x GN 1/1-200 oder deren Unterteilung
Schrankfächer: 2 Fächer, beheizbar, mit je 6 Paar Auflagesicken für GN
1/1, Abstand: 57,5 mm
Becken und Schrankräume separat regel- und beheizbar
speziell für den Einsatz an einer Anfahrwand (Schiebegriff und
Bedienelemente an der Längsseite)

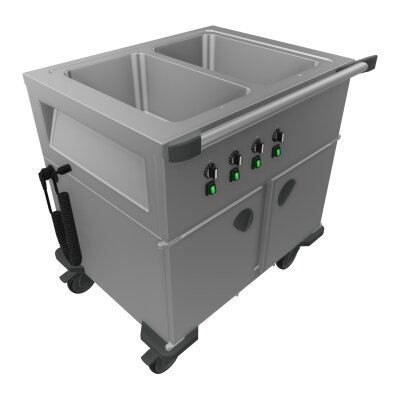

Abbildung ähnlich
Ersatzteile
| Abbildung | Bestellnummer | Bezeichnung | Anzahl im Gerät |
|---|---|---|---|
|
276953 |
BEHEIZUNG 250W F. WAERMEFACH
(gültig ab 02.11.2016)
|
2 ST |
|
105029 |
Rohrheizkörper 250W 20.21843 230V
(gültig ab 02.11.2016)
|
1 ST |
|
146902 |
BEFESTIGUNGSSCHELLE
(gültig ab 02.11.2016)
|
2 ST |
|
146506 |
Glaswolle 540x420x20
(gültig ab 02.11.2016)
|
3 ST |
|
146505 |
Glaswolle 420x600x20
(gültig ab 02.11.2016)
|
2 ST |
|
146497 |
Glaswolle 810x600x20
(gültig ab 02.11.2016)
|
1 ST |
|
146508 |
Glaswolle 740x360x20
(gültig ab 02.11.2016)
|
1 ST |
|
136020 |
PLATTE,ANTIDROEHN- 500X190X1,9
(gültig ab 02.03.2017)
|
0,5 ST |
|
362582 |
Tür kpl. links
(gültig ab 02.11.2016)
|
1 ST |
|
83031 |
Scheibe DIN125-A8,4 MS
(gültig ab 02.11.2016)
|
1 ST |
|
146516 |
Mutter,Rundkopf- M5
(gültig ab 02.11.2016)
|
1 ST |
|
70914 |
Inbusschraube ISO 7380 M5x8 A2 m. Fl.
(gültig ab 02.11.2016)
|
1 ST |
|
144345 |
Kugelschnäpper IDEAL Gr. III Mess 70x13R
(gültig ab 02.11.2016)
|
1 ST |
|
376806 |
Muschelgriff RAL 7043
(gültig ab 02.11.2016)
|
1 ST |
|
362583 |
Tür kpl. rechts
(gültig ab 02.11.2016)
|
1 ST |
|
384804 |
Abstandshalter
(gültig ab 20.10.2017)
|
2 ST |
|
146845 |
Doppelnippel 1/2" m. 6-Kt VI 1522
(gültig ab 29.09.2022)
|
2 ST |
|
384635 |
Ablauf 2x1/1
(gültig ab 02.11.2016)
|
1 ST |
|
384633 |
Ablaufbogen
(gültig ab 02.11.2016)
|
2 ST |
|
145411 |
VERSCHR. PIPEFIX 1/2"-15 NR 19.183.001R
(gültig ab 02.11.2016)
|
2 ST |
|
146447 |
RING-V- TYP 35A WERKST.NBR-N 3909-60
(gültig ab 02.11.2016)
|
2 ST |
|
146781 |
Abschluss-Stopfen SFL18 Schwarz FA.INDE
(gültig ab 02.11.2016)
|
2 ST |
|
297909 |
Scheibe Knebelhahn
(gültig ab 02.11.2016)
|
2 ST |
|
376894 |
Knebelhahn grau RAL7043
(gültig ab 02.11.2016)
|
2 ST |
|
145288 |
STEINWOLLMATTE 1000x625x20 ALUFO. 1SEIT
(gültig ab 02.11.2016)
|
0,93 QM |
|
146507 |
Glaswolle 265x590x20
(gültig ab 02.11.2016)
|
1 ST |
|
106380 |
Kapillarrohrregler 55.18025.020 27-106°C
(gültig ab 02.11.2016)
|
2 ST |
|
105899 |
Kapillarrohrregler 55.18019.130 35-85°C
(gültig ab 02.11.2016)
|
2 ST |
|
367982 |
Heizwanne komplett 700W
(gültig ab 02.11.2016)
|
2 ST |
|
294096 |
FUEHLERHALTER F.GN
(gültig ab 02.11.2016)
|
2 ST |
|
106339 |
Kabelbaum SAG 2 Becken
(gültig ab 02.11.2016)
|
1 ST |
|
106347 |
Kabelbaum SAG 3 CH Becken
(gültig ab 02.11.2016)
|
1 ST |
|
106868 |
Netzschalter 2pol. 16A B4MASK-Serie
(gültig ab 02.11.2016)
|
4 ST |
|
292846 |
Knebel Durchm. 42 mit Beschriftung
(gültig ab 02.11.2016)
|
4 ST |
|
107560 |
Spiralkabel Schweiz 3x1,5 qmm (16A)
(gültig ab 03.07.2019)
|
1 ST |
|
107649 |
Spiralkabel Europa 3x1,5 qmmst WG
(gültig ab 03.03.2021)
|
1 ST |
|
107624 |
Spiralkabel Schweiz 3x1,5 qmm (10A)
(gültig ab 02.11.2020)
|
1 ST |
|
106947 |
Spiralkabel England 3x1,5 qmm BL-450
(gültig ab 02.11.2016)
|
1 ST |
|
106946 |
Spiralkabel Dänemark 3x1,5 qmm BL-450
(gültig ab 02.11.2016)
|
1 ST |
|
106944 |
Spiralkabel Australien 3x1,5 qmm 10A
(gültig ab 02.11.2016)
|
1 ST |
|
106943 |
Spiralkabel Schweiz 5x1,5 Stecker Typ 15
(gültig ab 02.11.2016)
|
1 ST |
|
106945 |
Spiralkabel Australien 3x1,5 qmm 15A
(gültig ab 02.11.2016)
|
1 ST |
|
106948 |
Spiralkabel CEE-Winkelst. 3x1,5 qmm mont
(gültig ab 02.11.2016)
|
1 ST |
|
106304 |
Kabelverschraubung M20x1,5 schwarz
(gültig ab 02.11.2016)
|
1 ST |
|
106311 |
Sechskantmutter M20x1,5 (Kunststoff)
(gültig ab 02.11.2016)
|
1 ST |
|
267063 |
Dichtung für Regler + Schalter
(gültig ab 02.11.2016)
|
4 ST |
|
369654 |
Steckerhalterung universal
(gültig ab 02.11.2016)
|
1 ST |
|
146529 |
Bügel
(gültig ab 02.11.2016)
|
1 ST |
|
105429 |
Steck-Schraub-Leiste 2,5mm², 3pol.
(gültig ab 10.05.2022)
|
1 ST |
|
147666 |
Kabelschelle 11 Kusto
(gültig ab 02.11.2016)
|
1 ST |
|
288292 |
Klebemittel W.Lock AN 302-43/50ml
(gültig ab 02.11.2016)
|
0,025 ST |
|
386501 |
L-Rolle 125 Festst. DIN-PL, PA (grau)
(gültig ab 24.08.2022)
|
2 ST |
|
386502 |
L-Rolle 125 DIN-PL, PA (grau)
(gültig ab 24.08.2022)
|
2 ST |
|
362534 |
L-Rolle 125 Festst. DIN-PL. CNS
(gültig ab 02.11.2016)
|
2 ST |
|
362533 |
L-Rolle 125 o. F. DIN-PL. CNS
(gültig ab 02.11.2016)
|
2 ST |
|
373991 |
L-Rolle 125 Festst. DIN-PL. verz. (grau)
(gültig ab 02.11.2016)
|
2 ST |
|
373992 |
L-Rolle 125 DIN-PL verz (grau)
(gültig ab 02.11.2016)
|
2 ST |
|
146794 |
LENKROLLE LEX-VPP 160XR-FI-SG
(gültig ab 02.11.2016)
|
2 ST |
|
146793 |
LENKROLLE LEX-VPP 160XR-SG
(gültig ab 02.11.2016)
|
2 ST |
|
371215 |
LENKROLLE L-RD 162R-FI-VLI-SG, LUFTID.
(gültig ab 02.11.2016)
|
2 ST |
|
371214 |
LENKROLLE L-RD 162R-VLI-SG, LUFTID.
(gültig ab 02.11.2016)
|
2 ST |
|
376812 |
Stoßecke geschlossen RAL 7043
(gültig ab 02.11.2016)
|
4 ST |
|
376371 |
Stopfen Stoßecke RAL7043
(gültig ab 02.11.2016)
|
16 ST |
|
146680 |
Spreizmutter 72.30.459 f. Blechschr. 4,2
(gültig ab 02.11.2016)
|
12 ST |
|
376813 |
Stoßecke 2s-offen RAL 7043
(gültig ab 02.11.2016)
|
4 ST |
|
376902 |
KAPPE,ABDECK- 9RD VERKEHRSGRAU B RAL7043
(gültig ab 02.11.2016)
|
10 ST |
|
376818 |
Stoßleiste L 635
(gültig ab 02.11.2016)
|
2 ST |
|
376816 |
Stoßleiste L 422
(gültig ab 02.11.2016)
|
2 ST |
|
362687 |
Rundrohr D32x1,5-762
(gültig ab 02.11.2016)
|
1 ST |
|
376808 |
Schiebegriffhalter rechts RAL7043
(gültig ab 02.11.2016)
|
1 ST |
|
376809 |
Schiebegriffhalter links RAL7043
(gültig ab 02.11.2016)
|
1 ST |
|
376810 |
Deckel Schiebegriff rechts grau RAL7043
(gültig ab 02.11.2016)
|
1 ST |
|
376811 |
Deckel Schiebegriff links grau RAL7043
(gültig ab 02.11.2016)
|
1 ST |
|
144098 |
Gummipuffer 12,5 rd Form 2492
(gültig ab 02.11.2016)
|
4 ST |
|
81293 |
Flachkopfschraube DIN923-M5x3
(gültig ab 02.11.2016)
|
2 ST |
|
363395 |
Klappbord stirnseitig kpl.
(gültig ab 02.11.2016)
|
1 ST |
|
363394 |
Klappbord längs kpl. 2x1/1
(gültig ab 02.11.2016)
|
1 ST |
|
298405 |
Rohrabdeckung
(gültig ab 02.11.2016)
|
4 ST |
|
298291 |
Glashalter
(gültig ab 02.11.2016)
|
2 ST |
|
298289 |
Glashalter Auflage
(gültig ab 02.11.2016)
|
2 ST |
|
298290 |
Glashalter oben
(gültig ab 02.11.2016)
|
2 ST |
|
146671 |
Stopfen Glashalter
(gültig ab 02.11.2016)
|
4 ST |
|
293497 |
Unterlegscheibe Gummi
(gültig ab 02.11.2016)
|
8 ST |
|
105120 |
STRAHLER-INFRAROT- FSR 250W
(gültig ab 02.11.2016)
|
2 ST |
|
105301 |
SCHLAUCH,ISOLIER TYPE 01472 8/9 SCHWARZ
(gültig ab 02.11.2016)
|
0,28 M |
|
105298 |
KABEL-TEFLON- 3X1,0 TEHGL WEISS
(gültig ab 02.11.2016)
|
3,6 M |
|
106184 |
Warnschild heiße Oberfläche
(gültig ab 02.11.2016)
|
1 ST |
|
144902 |
STOPFEN-LAMELLEN- 32RD SCHW.
(gültig ab 02.11.2016)
|
4 ST |
|
144361 |
Glashalter
(gültig ab 02.11.2016)
|
2 ST |
|
384708 |
Unterlegscheibe Gummi
(gültig ab 03.04.2020)
|
2 ST |
|
105386 |
Tuelle-Gummi-NR.4700033
(gültig ab 02.11.2016)
|
1 ST |
Spezifikationen
| Elektrik | Ja |
| Hygieneausführung | HS |
| Kapazität Speiseausg./transpw. | 2 x GN 1/1-200 oder deren Unterteilung |
| Heiz-/Kühltechnik | nass und trocken beheizbar |
| Material | Edelstahl 18/10 |
| Produktgruppe | Speiseausgabe-/Speisetransport |
Dokumente
Gebrauchs- & Bedienungsanleitungen (12)
| SAW-SAG-154193 D | |
| Gebrauchsanleitung INMOTION SAW/SAG EN | |
| Gebrauchsanleitung INMOTION SAW/SAG ES | |
| Gebrauchsanleitung INMOTION SAW/SAG IT | |
| Gebrauchsanleitung INMOTION SAW/SAG NL | |
| Gebrauchsanleitung INMOTION SAW/SAG DK | |
| Gebrauchsanleitung INMOTION SAW/SAG PL | |
| Gebrauchsanleitung INMOTION SAW/SAG CZ | |
| Gebrauchsanleitung INMOTION SAW/SAG HU | |
| Gebrauchsanleitung INMOTION SAW/SAG FI | |
| Gebrauchsanleitung INMOTION SAW/SAG RU | |
| BA SAW/SAG beheizt NO |
Reinigungs- & Pflegeanleitungen (1)
| Beileger Edelstahl Pflegehinweise-Multi- |
